产品概括
  • 流量计

    液体、气体和蒸汽的流量测量,应用于食品饮料、制药卫生行业和其他传统行业测量水、天然气、蒸汽、矿物油、化学品等需要测量的流体。

用于液体、气体和蒸汽测量
确保稳定的产品质量、安全性、过程优化和环境保护 –这些仅仅是流量测量日益重要的部分原因。对水、天然气、蒸汽、矿物油、化学品进行测量是某些特定行业的日常工作。 任何一种测量技术都不可能适用于所有行业,因此,您可以从我们全面的产品系列中选择合适的流量计,满足您的过程需要。

科氏力质量流量计

科氏力测量原理广泛应用于各个不同行业中,例如:生命科学、化工、石化、油气、食品行业;此外,还能在计量交接应用中使用。科氏力质量流量计可用于几乎所有流体测量:清洗液、溶剂、燃料、原油、植物油、动物脂肪、橡胶、硅油、酒精、水果冻、牙膏、醋、番茄酱、沙拉酱、气体或液化气体。
科氏力流量测量原理
每一台科氏力质量流量计内都有一根或多根测量管,形成一个振动系统,人为产生振动。流体在测量管内流动时,流体惯性产生作用在测量管壁上的力。两个相位传感器检测测量管振动在时间和空间上的变化,即“相位差”。差值直接用作质量流量测量值。


此外,基于测量管的振动频率还可以测得流体密度。测量管壁外的温度传感器可以测量测量管温度,用于温度补偿。测得的过程温度可以用作输出信号。

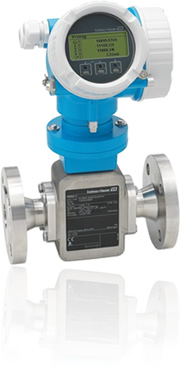

电磁流量计

电磁流量测量是一种行之有效的方法,这种方法适用于所有导电液体,例如水、酸液、碱液、泥浆和许多其他液体。典型应用包括流体监测、加油加气、灌装,以及高精度计量交接测量。无需维护,且能够无缝系统集成至用户系统中。
电磁流量测量原理
根据法拉第电磁感应定律,金属棒在磁场中运动会生成感应电势。电磁流量计基于发电机工作原理进行测量。


带电粒子穿过由两个磁场线圈生成的人工磁场,产生感应电势。两个测量电极检测与流速成正比的感应电势,也与体积流量成正比。


极性交替变化的脉动直流电生成磁场。确保零点稳定,流量测量不受多相流、非均匀流体和低电导率流体的影响。

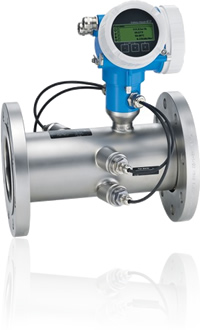

超声波流量计

超声波流量计可以进行各类气体和液体的可靠流量测量 – 完全不受电导率、压力、温度或粘度的影响。
在有溯源要求和保证高测量精度的应用中,建议使用管道式超声波传感器;而捆绑式超声波传感器可以安装在管道外壁上,实现临时测量或进行升级改造。
超声波流量测量原理
沿逆流方向流动需要耗费比沿顺流方向流动更多的能量和时间。超声波流量测量基于“时差法”工作:将两个传感器分别安装在测量管的相对两侧上。两个传感器交替传输和接收超声波信号,并同时测量信号的传播时间。


流体流经测量管时,顺流方向上信号传播时间缩短,逆流方向上信号传播时间延长。两个传感器测量信号的传播时间差,时间差值与流量值成比例关系。

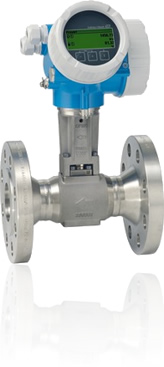

涡街流量计

涡街流量计用于液体、气体和蒸汽的体积流量测量,在各个行业中广泛使用。在化工和石化行业中的应用场合中、在包含多种流体的发电厂和供热系统中:饱和蒸汽、过热蒸汽、压缩空气、氮气、液化气体、燃料气、二氧化碳、完全去离子水、溶剂、导热油、锅炉给水、冷凝水等。

涡街流量测量原理
测量原理基于挡体下游存在有规律出现的漩涡,即”涡街现象“,例如:桥墩间隙中。


因此,每台涡街流量计中的档体都位于管道中央。流速到达指定值后,档体后方形成漩涡,漩涡从流体中分离并传输至下游管道中。漩涡频率与平均流速成比例,即与体积流量成比例。


从档体两侧脱离出来的漩涡交替产生正压力和负压力,电容传感器检测压力,产生电信号并转换成数字线性信号传输至电子部件。

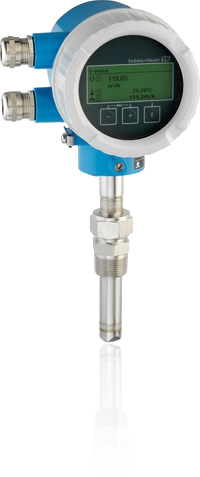

热式质量流量计

气体计量应用有大量程比或低压损要求时,热式质量流量计是传统的测量技术的理想替代品 – 适用于过程控制、损耗和供给监控、检测泄露或监测输送网管。插入式仪表可以在大口径管道或矩形管道中测量气体流量。
热式测量原理在工业中广泛应用,成功用于多种气体流量应用,例如:
压缩空气(损耗、输送)
二氧化碳(适用于饮料生产和冷却)
氩气(炼钢)
氮气和氧气(生产)
天然气(适用于燃烧器和锅炉进料控制)
空气和沼气测量(例如:在污水厂中)



热式流量测量原理
测量原理基于流体流过会带走加热物体上的热量这一事实。


热式质量流量计内有两个PT100温度传感器。一个传感器测量当前流体温度,用作参考值。另一个传感器被加热,相对第一个传感器维持恒定温度差。

流体流经测量管时,带走热量,冷却被加热的传感器;流速越大,冷却效应越强。维持温度差所需的电流直接用作表征质量流量的测量值。
